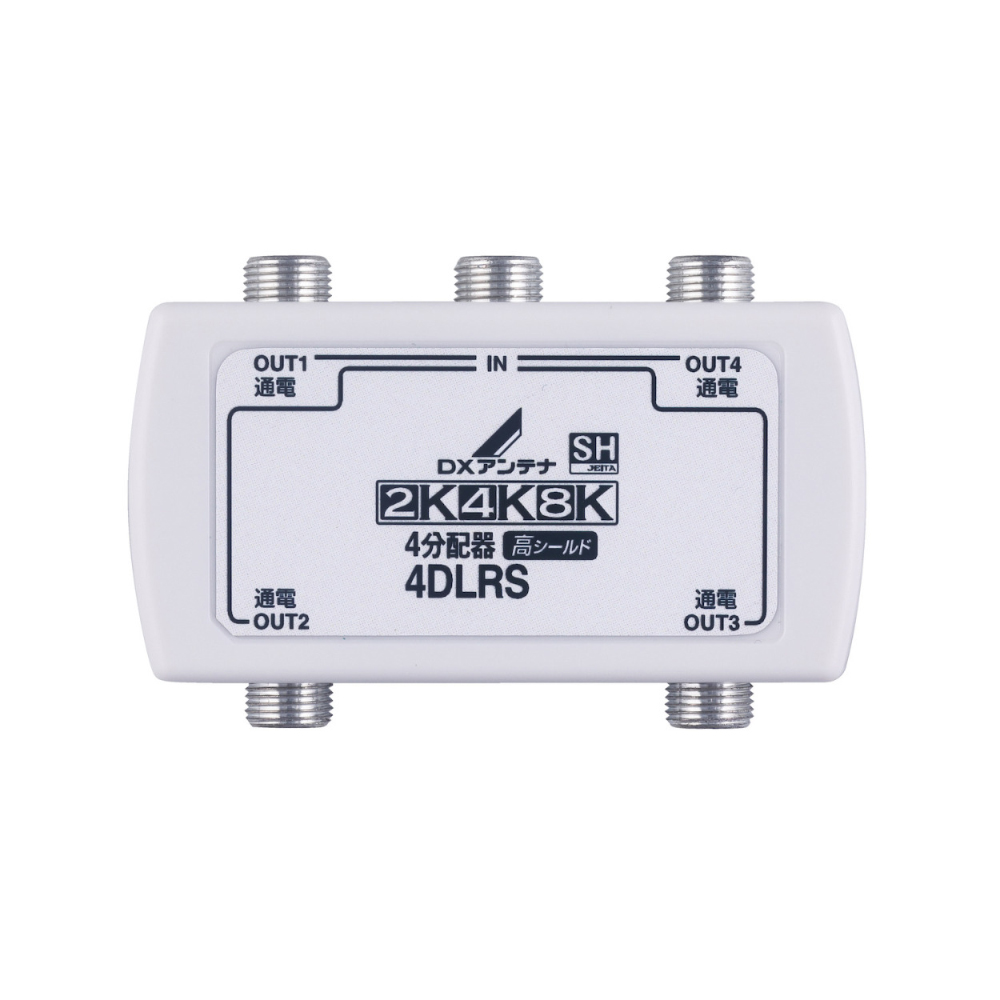

DXアンテナ 4分配器(全端子通電形) 4DLRS(B)
商品情報
※こちらの商品は、お取り寄せ商品になります。
周波数帯域(MHz)：10～3224
分配損失(dB以下)：
10～76MHz 8.2
76～222MHz 8.0
222～770MHz 8.0
770～1489MHz 9.4
1489～2150MHz 11.0
2150～2681MHz 12.0
2681～3224MHz 13.3
端子間結合損失(dB以上)：
10～76MHz 15.0
76～222MHz 20.0
222～770MHz 20.0
770～1489MHz 15.0
1489～2150MHz 15.0
2150～2681MHz 15.0
2681～3224MHz 15.0
VSWR(以下)：
10～76MHz 2.0
76～222MHz 1.8
222～770MHz 1.8
770～1489MHz 2.0
1489～2150MHz 2.0
2150～2681MHz 2.0
2681～3224MHz 2.5
漏洩電界強度(dBμV/m)※1：
10～770MHz －
1032～3224MHz 40.2以下
入出力インピーダンス(Ω)：75(F形)
寸法(高さ×幅×奥行mm)：49×77×22.8
質量(kg)：0.075
パック寸法(高さ×幅×奥行mm)：170×101×27
付属品：両面テープ×1
備考：全出力→入力端子間通電形仕様
※1 3ｍの距離において
※通電端子容量はDC15V・0.8A以下です。
周波数帯域(MHz)：10～3224
分配損失(dB以下)：
10～76MHz 8.2
76～222MHz 8.0
222～770MHz 8.0
770～1489MHz 9.4
1489～2150MHz 11.0
2150～2681MHz 12.0
2681～3224MHz 13.3
端子間結合損失(dB以上)：
10～76MHz 15.0
76～222MHz 20.0
222～770MHz 20.0
770～1489MHz 15.0
1489～2150MHz 15.0
2150～2681MHz 15.0
2681～3224MHz 15.0
VSWR(以下)：
10～76MHz 2.0
76～222MHz 1.8
222～770MHz 1.8
770～1489MHz 2.0
1489～2150MHz 2.0
2150～2681MHz 2.0
2681～3224MHz 2.5
漏洩電界強度(dBμV/m)※1：
10～770MHz －
1032～3224MHz 40.2以下
入出力インピーダンス(Ω)：75(F形)
寸法(高さ×幅×奥行mm)：49×77×22.8
質量(kg)：0.075
パック寸法(高さ×幅×奥行mm)：170×101×27
付属品：両面テープ×1
備考：全出力→入力端子間通電形仕様
※1 3ｍの距離において
※通電端子容量はDC15V・0.8A以下です。
商品説明
4K8K衛星放送(3224MHz)対応の、アンテナからの入力信号を均等に四つに分けることができる、屋内用4分配器です。
全ての出力端子から入力端子へ電流(DC15V・0.8A以下)が通過する、全端子通電形。
樹脂ケースの内部はノイズに強いダイカスト構造です。
JEITA SHマーク認証済。
パック入り商品。
全ての出力端子から入力端子へ電流(DC15V・0.8A以下)が通過する、全端子通電形。
樹脂ケースの内部はノイズに強いダイカスト構造です。
JEITA SHマーク認証済。
パック入り商品。
